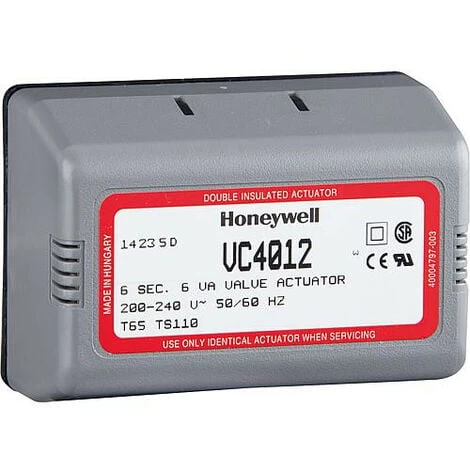

Honeywell Servomoteur VC4012ZZ00E 3 Voies 230 V/50 Hz, Ref.071051183 (fiche Molex)

Transmission avec commande EPE (unipolaire, à connexion) : en cas de besoin de chaleur, le contact du régulateur est fermé, RLY1 serre et ferme le contact NO du commutateur SW3. Il en découle que B est fermé et A ouvert. Quand A est complètement fermé, le mamelon ferme le commutateur SW1 et ouvre SW2. Quand le besoin en chaleur est satisfait, le contact du régulateur est ouvert. RLY1 se deserre et le contact NC dans SW3 est fermé. Quand le raccord A est complètement fermé, le mamelon ferme SW2 et ouvre SW1. La vanne de zone est à nouveau prête pour la prochaine demande de chaleur. En cas de panne de courant, la vanne de zone reste dans la position actuelle pour les 2 modes de fonctionnement. Quand le courant est reconnecté, la vanne de zone réagit à l’état du régulateur.

• Type : VC4012ZZ00E
• Sanitaire : Page 441
• tension de service : 230 V. 50 Hz
• Marque : Honeywell
• Livraison : 3 jours
• Modèle : avec prise femelle molex
• Page de catalogue Installation. Chauffage. Sanitaire : Page 441
