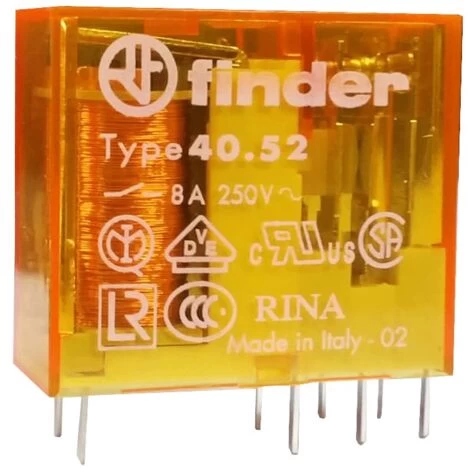

Mini Relais Finder 2 échanges 8A Bobine 12VAC Alternatif 405280120000

Relais miniature pour circuit imprimé et circuit enfichable Finder Type 40.52, avec les caractéristiques suivantes :

• Tension d’alimentation nominale (50/60 Hz) en AC 12V, en DC 12V
• Tension nominale/ Tension de commutation maximale 250/400V AC
• Configuration des contacts : 1 NO + 1 NC
• Puissance nominale AC/DC/DC sens. VA (50 Hz)/W/W 1,2/0,65/0,5
• Courant nominal/Courant instantané maximal 8/15
• Charge nominale AC1:2000 VA
• Charge nominale en AC15 (230 V AC) 750VA
• Configuration des contacts 2 interrupteurs 8A
• Pas de 5,0 mm
• Montage sur circuit imprimé ou douilles de la série 95

Prises compatibles : 9505SMA, 9505SPA.

Lerelais miniature type 40.52 est un relais enfichable pour les circuits imprimés et les socles de la série 95. Équipé de 2 inverseurs de 8A sur un circuit imprimé au pas de 5,0 mm, c’est un dispositif polyvalent qui convient à de nombreuses applications telles que les panneaux de commande, les tableaux de contrôle et de distribution, les cartes électroniques, les ouvreurs de portes et de portails et bien plus encore.

Caractéristiques :

• Série Finder
• Capacité du moteur monophasé (230 V AC) kW 0,37
• Pouvoir de coupure DC1 : 30/110/220 V 8/0,6/0,25A
• Charge de commutation minimale mW (V/mA) 300 (5/5)
• Matériau de contact standard AgNi
• Durée de vie mécanique 10 – 10 cycles
• Temps de commutation : on/off 7/3 (12/4 sensible) ms
• Durée de vie électrique à charge nominale en AC1 100 – 10 cycles
• Isolation entre la bobine et les contacts (1,2/50 µs) 6 (8 mm)
• Rigidité diélectrique entre contacts ouverts 1000V AC
• Température ambiante : -40°C…+85°C
• Catégorie de protection RT II

Avantages :

• Longueur de la broche 5,3 mm pour un montage sur socle ou sur circuit imprimé.
• Longueur de la borne 3,5 mm pour le montage sur PCB
• Longueur de la borne 5,3 mm pour les relais enfichables
• Bobine DC (650 mW ou 500 mW)
• Variante avec contacts sans cadmium
• 8 mm, 6 kV (1,2/50µs) isolation entre la bobine et les contacts
• Conformité au test du fil de Glowe selon la norme EN 60335-1
• Prises série 95 pour circuit imprimé ou pour montage sur rail 35 mm (EN 60715) avec bornes Push-in, à vis ou à ressort.
• Modules de signalisation et de protection CEM série 99 et modules temporisés type 86.30

Catégorie de protection

• RT II – rinçable (Standard)
• RT III – rinçable (version spéciale)

• Typologie : Relais
