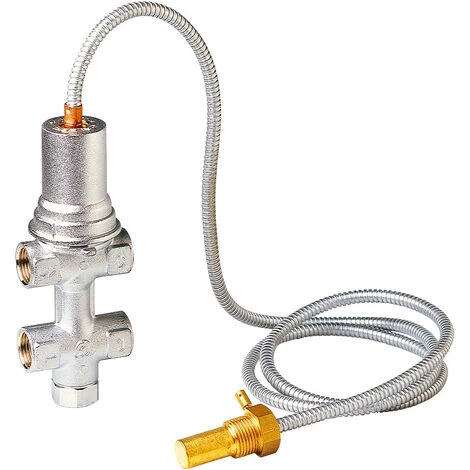

Soupape De Sécurité Thermique CALEFFI 544/1

Les soupapes de sécurité thermiques sont utilisées pour la protection des chaudières à combustible solide. En cas de surchauffe accidentelle, le refroidissement de la chaudière est assuré par l’ouverture de la soupape qui évacue l’eau chaude.
Le dispositif combine dans un même appareil, la soupape de sécurité thermique et une vanne d’alimentation en eau froide qui fonctionnent simultanément, le tout commandé à distance par un bulbe de température à capillaire à sécurité positive. Lorsque la soupape s’ouvre, cette vanne d’alimentation garantit la circulation de l’eau et refroidit le foyer, préservant ainsi l’intégrité de la chaudière.

Caractéristiques

Raccordement 4 sortie F 1/2

Corps : laiton EN 12165 CW617N, chromé

Doigt de gant : laiton EN 12164 CW614N Ressort : acier EN 10270-1

Joints d’étanchéité : EPDM

Pression maxi d’exercice : 6 bar

Fluides admissibles : eau, eau glycolée

Pourcentage maxi de glycol : 30%

Température de tarage : 100°C (+0°C/-5°C)

Plage de température d’exercice : 5÷110°C

Plage de température ambiante : 1÷50°C

Débit de déchargement sous une Δp de 1 bar : 1600 l/h

Raccordement : 1/2” F

Raccordement de la sonde avec doigt de gant : 1/2” M

Longueur du capillaire : 1300 mm
